Arcgis计算图斑的投影面积和椭球面积

在自然资源调查、国土空间规划、地籍管理与林业、农业等各类地理信息应用中，图斑面积是最基础也最关键的属性之一。面积数值的准确性直接影响统计汇总、补偿核算、规划决策等后续工作。ArcGIS 作为主流的地理信息处理平台，提供了多种面积计算方式，其中最常被提及的是投影面积与椭球面积。二者在原理、适用场景和计算方式上存在明显差异，理解并正确运用它们，是保证数据质量的重要前提。

一、投影面积与椭球面积的基本概念

要正确计算图斑面积，首先需要理解两种面积各自的含义。简单来说，投影面积是图斑在平面坐标系中的几何面积，而椭球面积是图斑在地球椭球体表面上的曲面面积。二者之间的差异，源于从三维地表到二维平面的映射过程中不可避免的变形。

1. 投影面积

投影面积是指图斑要素在某一地图投影坐标系下，按照平面几何关系计算得到的面积。它依赖于当前数据所使用的投影坐标系。由于任何地图投影都会在形状、面积、距离或方向上产生一定程度的变形，因此投影面积并不是地表真实面积的严格反映，其准确程度取决于投影方式以及图斑所在位置与投影中心区域的远近。

在 ArcGIS 中，存储在地理数据库（gdb）或个人地理数据库（mdb）中的面要素，通常会自动维护一个 Shape_Area 字段。该字段记录的就是要素在当前坐标系下的投影面积。需要注意的是，如果数据使用地理坐标系（即经纬度坐标），Shape_Area 字段所给出的数值单位是平方度，并非实际意义上的面积值，不能直接用于面积统计。

2. 椭球面积

椭球面积是指图斑在地球椭球体表面上的面积。它不经过地图投影的平面转换，而是直接在参考椭球面上按照大地测量学方法计算得出。椭球面积更接近地表的真实面积，尤其对于跨度较大、远离投影中心区域或处于高纬度地区的图斑，椭球面积与投影面积之间的差异会更加显著。

在我国第二次全国土地调查（简称“二调”）期间，原国土资源部下发了《关于统一图幅理论面积与图斑椭球面积计算要求的通知》，对图幅理论面积与图斑椭球面积的计算公式进行了细化，明确了面积计算方法，并统一了公式中的有关参数。这一举措的目的，正是为了在全国范围内统一面积统计口径，避免因不同投影或计算方式带来的数据差异。

二、投影面积的计算方法

投影面积的计算相对简单直接，适合在已经确定投影坐标系、且图斑范围相对集中、对面积精度要求不是极端严格的场景下使用。

方法一：直接读取 Shape_Area 字段

对于存储在 gdb 或 mdb 数据库中的面要素类，系统会自动生成并维护 Shape_Area 字段。该字段的值即为要素在当前坐标系下的投影面积。用户无需额外操作，即可在属性表中直接查看和使用。

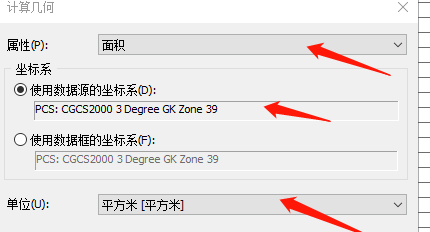

方法二：使用“计算几何”功能

如果需要将面积写入自定义字段，或者需要指定输出单位，可以使用“计算几何”功能。该功能允许用户选择面积、周长、质心坐标等几何属性，并指定单位。

“计算几何”功能计算的是投影面积，其准确性与数据当前的坐标系直接相关。如果数据处于地理坐标系下，计算出的面积单位是平方度，不具备实际面积意义，此时应先将数据投影到合适的投影坐标系，再进行计算。

三、椭球面积的计算方法

椭球面积的计算比投影面积复杂，因为它涉及大地测量学中的椭球面几何计算。在 ArcGIS 中，可以通过字段计算器调用几何对象的 geodesicArea 属性来获取椭球面积。这一方法不依赖当前数据是否使用投影坐标系，即使数据处于地理坐标系下，也能得到有实际意义的面积值。

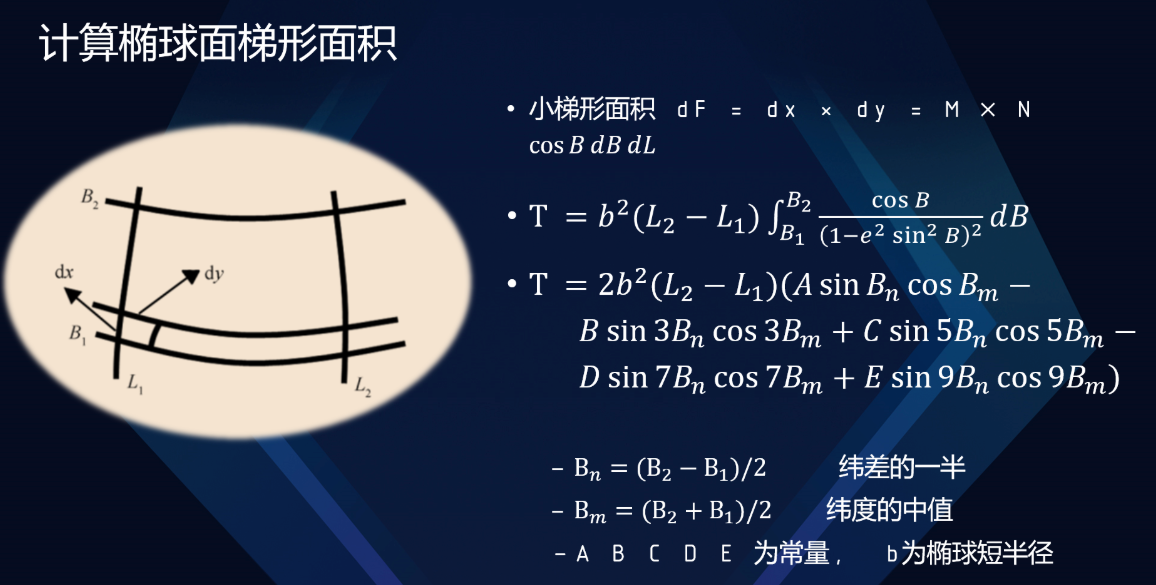

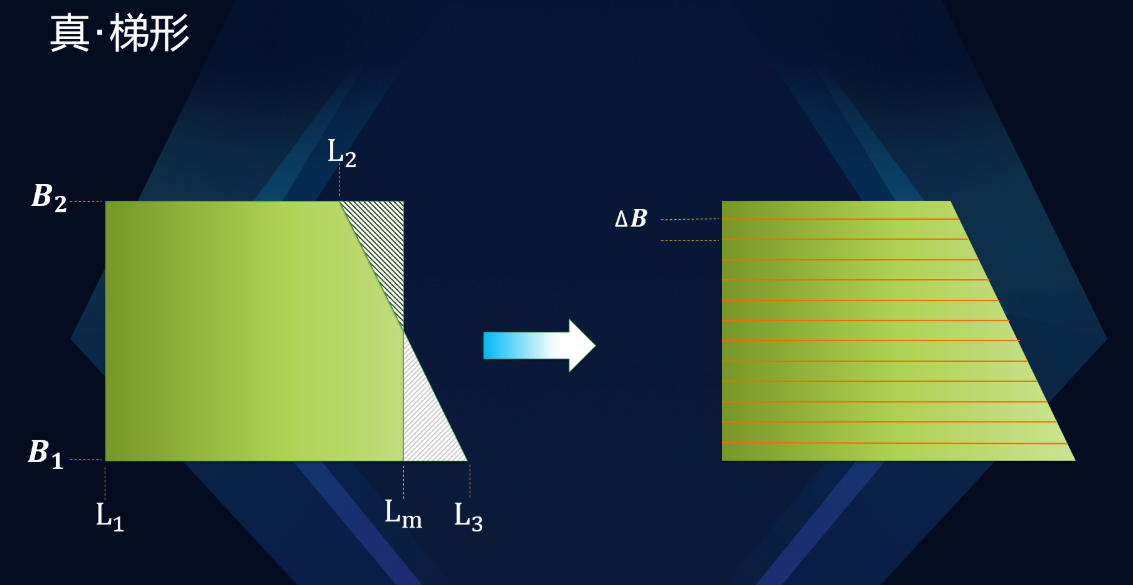

1. 计算原理

椭球面积的计算基于参考椭球体参数，按照大地线或椭球面上的多边形面积公式进行。ArcGIS 的 geodesicArea 属性内部实现了相应的大地测量算法，能够较为准确地计算图斑在椭球面上的面积。对于我国而言，常用的参考椭球包括 CGCS2000、西安80、北京54 等，不同椭球参数下的椭球面积会有细微差异，实际应用中应与项目要求的坐标系统保持一致。

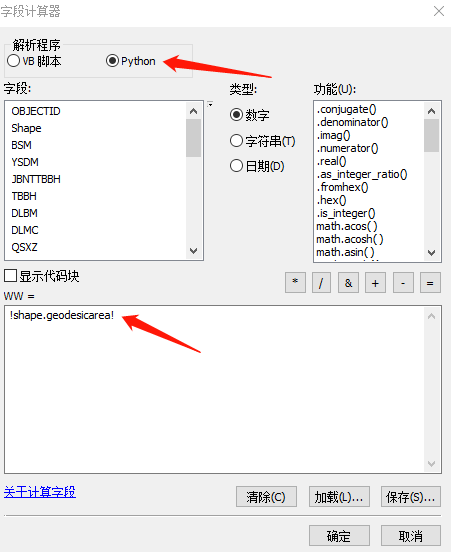

2. 使用字段计算器计算椭球面积

在 ArcGIS 中，可以在任意一个双精度字段上点击右键，选择“字段计算器”，输入相应代码来计算图斑的椭球面积。具体操作如下：

上述表达式 !shape.geodesicarea! 是 Python 语法下的写法。如果使用 VB Script，则写法略有不同，但核心逻辑一致，都是调用几何对象的 geodesicArea 属性。

3. 指定输出单位

默认情况下，geodesicArea 返回的面积单位与数据坐标系统的单位一致。如果需要生成指定单位的椭球面积，可以在表达式后面使用 @ 符号附加单位标识。常用单位标识如下：

例如，要计算以平方米为单位的椭球面积，Python 表达式应写为：

!shape.geodesicArea@SQUAREMETERS!

如果希望以公顷为单位，则写为：

!shape.geodesicArea@HECTARES!

如果不附加单位标识，系统将使用坐标系统的默认单位。对于地理坐标系，默认单位通常是平方度，这一点在实际操作中需要特别留意，避免因单位混淆导致面积数值出现数量级错误。

四、投影面积与椭球面积的对比

为了更直观地理解两种面积计算方式的差异，下表从多个维度进行了对比。

五、实际应用中的注意事项

1. 坐标系统的选择

投影面积的计算结果与投影坐标系的选择密切相关。我国常用的投影方式包括高斯-克吕格投影（3度带或6度带）以及 Albers 等面积投影。对于面积统计类工作，如果必须使用投影面积，建议优先选择等面积投影，以减小面积变形。对于跨多个投影带的区域，使用椭球面积则能有效避免因分带投影带来的面积不一致问题。

2. 字段类型与精度

无论是计算投影面积还是椭球面积，存储面积的字段都应设置为双精度类型。单精度浮点数在存储较大面积数值时可能出现精度损失，导致统计汇总时出现误差。对于国家级或省级的大范围数据，面积数值可能达到数千万甚至数亿平方米，双精度类型能够提供足够的有效位数。

3. 单位换算

在实际业务中，面积单位的使用需要与项目要求保持一致。常见的面积单位换算关系如下：

在 ArcGIS 的“计算几何”功能中，可以直接选择“亩”作为单位，系统会自动进行换算。而在字段计算器中使用 geodesicArea 时，则需要通过 @ 单位标识指定，或先以平方米计算，再通过字段计算器进行换算。

4. 二调椭球面积计算要求的参考意义

第二次全国土地调查中，原国土资源部下发的通知对图幅理论面积与图斑椭球面积计算提出了统一要求。这一做法从制度层面确立了椭球面积在国土调查中的权威地位。对于从事国土调查、土地变更调查、不动产登记等工作的技术人员而言，理解并掌握椭球面积的计算方法，是保证成果符合规范要求的基本能力。

通知中涉及的公式和参数具有特定的适用范围和精度要求，相关技术人员可以查阅正式文件了解详细内容。在 ArcGIS 中通过 geodesicArea 计算得到的椭球面积，其算法原理与二调要求的大地测量面积计算方法在本质上是一致的，均基于参考椭球面进行面积解算。

六、操作流程总结

为便于实际工作参考，以下将投影面积与椭球面积的计算流程分别进行归纳。

投影面积计算流程

椭球面积计算流程

七、常见问题与解答

1. 为什么 Shape_Area 字段的值与“计算几何”得到的面积不一致？

Shape_Area 字段由系统自动维护，其数值取决于数据当前的坐标系。如果数据坐标系发生变化（例如通过投影转换），Shape_Area 字段的值可能不会自动更新，需要手动重新计算。而“计算几何”功能是在当前坐标系下实时计算的，因此二者可能出现差异。建议在完成投影转换后，重新计算面积字段，确保数据一致性。

2. 地理坐标系下的数据能否直接计算面积？

如果使用“计算几何”功能，地理坐标系下的面积单位是平方度，不具备实际面积意义。但如果使用字段计算器调用 geodesicArea，则可以直接得到有实际意义的椭球面积，因为该属性内部基于椭球面计算，不依赖投影坐标系。

3. 椭球面积与投影面积哪个更准确？

从反映地表真实面积的角度来看，椭球面积更准确，因为它避免了投影变形。但对于小范围、低纬度、投影变形极小的区域，二者差异可能非常小，投影面积在工程上也可以接受。具体选择哪种面积，应根据项目技术要求和数据范围来确定。

4. 如何在 ArcGIS Pro 中计算椭球面积？

ArcGIS Pro 同样支持通过字段计算器调用几何属性。在属性表中添加双精度字段后，右键选择“计算字段”，在表达式框中输入 !shape.geodesicarea! 或使用 Arcade 表达式 AreaGeodetic($feature, 'square-meters')，即可计算椭球面积。ArcGIS Pro 中的操作逻辑与 ArcMap 基本一致，但界面和表达式语法略有不同。

八、结语

图斑面积计算是地理信息数据处理中的基础性工作，投影面积与椭球面积各有其适用场景和技术特点。投影面积计算简便，适用于小范围、投影变形可控的场景；椭球面积基于大地测量原理，能够更准确地反映地表真实面积，在国土调查、自然资源监测等高精度要求的业务中具有不可替代的作用。

在实际工作中，技术人员应当根据项目要求、数据范围、坐标系统等因素，合理选择面积计算方式，并严格把控单位、字段类型和计算流程，确保面积数据的准确性与一致性。掌握 ArcGIS 中两种面积计算的操作方法，是提升地理信息数据处理质量和效率的重要基础。
